Remontage du moteur

Message  Arrow le Sam 19 Sep 2015, 09:52

Il ne restait qu'une soupape à monter, celle de Simon. L'opération a été réalisée avec brio...



Dernière édition par Arrow le Sam 17 Oct 2015, 09:44, édité 1 fois
avatar
Arrow
Admin

Messages : 1172
Date d'inscription : 23/06/2015

Revenir en haut Aller en bas

Re: Remontage du moteur

Message  Arrow le Jeu 08 Oct 2015, 15:40

Message des petits Don Quichotte de la Traction:

[...]Nous avons le couple de serrage du palier des culbuteurs, à chaque écrou il est très faible 1 à 1.2 DaN.m. J
Sans oubliez de mettre la demi-rondelle de positionnement de l'axe et les rondelles pour ne pas casser au serrage les supports en alu.

Notre clef dynamométrique commence à 2.9, nous allons en emprunter une plus petite afin de procéder au serrage dans les règles de l'art[...]
avatar
Arrow
Admin

Messages : 1172
Date d'inscription : 23/06/2015

Revenir en haut Aller en bas

Re: Remontage du moteur

Message  Arrow le Lun 12 Oct 2015, 17:11

Message de Eric:

[...]Nous avons effectué beaucoup de recherches pour trouver une clef dynamométrique capable de donner un couple de serrage de 1.2 m.kg, nous l'avons trouvée chez un réparateur en cyclos et matériel d'espace vert que nous remercions[...]



Les jeunes ont serré chacun un écrou de 14 des supports d'axe des culbuteurs, opération à ne pas effectuer à la légère.




(Photos Une Traction pour Jean Moulin)


Dernière édition par Arrow le Sam 17 Oct 2015, 09:43, édité 1 fois
avatar
Arrow
Admin

Messages : 1172
Date d'inscription : 23/06/2015

Revenir en haut Aller en bas

Re: Remontage du moteur

Message  Arrow le Sam 17 Oct 2015, 09:42





Culasse terminée:



Dernière édition par Arrow le Sam 14 Nov 2015, 16:24, édité 1 fois
avatar
Arrow
Admin

Messages : 1172
Date d'inscription : 23/06/2015

Revenir en haut Aller en bas

La pompe à eau

Message  Arrow le Sam 14 Nov 2015, 16:17


Comme notre pompe à eau est apparue fêlée au nettoyage, Patrick Menet, dirigeant de la société Pat2D,


http://www.pat2d.com/

notre sponsor spécialiste en pièces de Traction à Livron sur Drôme, nous a offert une pompe conforme.


Jean Christophe, Patrick et Eric

Merci l'ami!

Eric (Une Traction pour Jean Moulin)
avatar
Arrow
Admin

Messages : 1172
Date d'inscription : 23/06/2015

Revenir en haut Aller en bas

Re: Remontage du moteur

Message  Lotus16 le Sam 14 Nov 2015, 19:14

En ces temps troublés, ça fait chaud au coeur de voir des jeunes s'échiner sur une culasse ou un bloc-motuer...... Smile
avatar
Lotus16
Admin

Messages : 2579
Date d'inscription : 23/06/2015
Localisation : Europe

http://lotus16.forumactif.org

Revenir en haut Aller en bas

Re: Remontage du moteur

Message  Theoloan le Sam 14 Nov 2015, 19:40

Oui belle motivation et belle démonstration de leur part cheers
Pascalou.
avatar
Theoloan
Admin

Messages : 2874
Date d'inscription : 23/06/2015
Localisation : RAMBOUILLET

Revenir en haut Aller en bas

Re: Remontage du moteur

Message  Arrow le Dim 07 Fév 2016, 19:44

Mercredi dernier, des volontaires adultes sont venus donner un coup de fouet au projet.
Plusieurs axes de travaux s'effectuent actuellement en parallèle, la crémaillière de direction, le train arrière et le moteur.

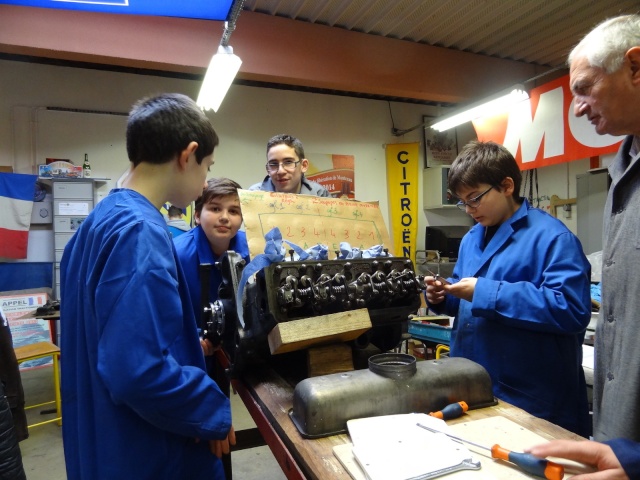

Réglage des culbuteurs:





Il existe plusieurs méthodes pour le réglage des culbuteurs. Nous en avons choisi une en la simplifiant au maximum, le visuel étant le plus facile pour les jeunes.
Le principal étant la compréhension de termes comme premier piston, symétrie axiale, soupape en pleine ouverture,échappement et admission.
Notre choix est d'amener, en tournant le moteur dans son sens de fonctionnement, la soupape 3 (Admission) en pleine ouverture (donc ressort comprimé à son maximum) et de régler son symétrique le culbuteur 3 à sa valeur admission 0.20.

Réglage à froid: A:0.20   et E: 0.25.

Le réglage final se fera à chaud bientôt.
avatar
Arrow
Admin

Messages : 1172
Date d'inscription : 23/06/2015

Revenir en haut Aller en bas

Re: Remontage du moteur

Message  Arrow le Ven 04 Mar 2016, 08:55

Nous remercions l'entreprise Dugenit et Garcia, mécanique générale à CHATEAUROUX.
qui a rectifié gracieusement les collecteurs de Titine.





avatar
Arrow
Admin

Messages : 1172
Date d'inscription : 23/06/2015

Revenir en haut Aller en bas

Re: Remontage du moteur

Message  Lotus16 le Ven 04 Mar 2016, 15:52

On voit que le moteur a grande envie de retourner à son emplacement d'origine !!!! Very Happy

Et quand il n'y a plus que le jeu aux soupapes à régler, ça sent le bon bout !!!!!
avatar
Lotus16
Admin

Messages : 2579
Date d'inscription : 23/06/2015
Localisation : Europe

http://lotus16.forumactif.org

Revenir en haut Aller en bas

Re: Remontage du moteur

Message  Arrow le Jeu 09 Juin 2016, 15:01

Les Don Quichotte ont tous voulu participer à la rumba du pinceau:  alien





avatar
Arrow
Admin

Messages : 1172
Date d'inscription : 23/06/2015

Revenir en haut Aller en bas

Re: Remontage du moteur

Message  Theoloan le Jeu 09 Juin 2016, 21:57

Un joli sourire de satisfaction.
Bravo pour eux. cheers
Pascalou.
avatar
Theoloan
Admin

Messages : 2874
Date d'inscription : 23/06/2015
Localisation : RAMBOUILLET

Revenir en haut Aller en bas

Re: Remontage du moteur

Message  Arrow le Ven 10 Juin 2016, 13:54

L'équipe du jour:

ADRIEN


ALEXIS


JUSTIN


MATEO


MAXENCE
avatar
Arrow
Admin

Messages : 1172
Date d'inscription : 23/06/2015

Revenir en haut Aller en bas

Et maintenant, vive les vacances...

Message  Arrow le Mer 29 Juin 2016, 13:10



Nous levons nos verres à l'année scolaire prochaine qui sera pleine d'émotions et de réussites, année de la résurrection de Titine.
avatar
Arrow
Admin

Messages : 1172
Date d'inscription : 23/06/2015

Revenir en haut Aller en bas

Re: Remontage du moteur

Message  Theoloan le Mer 29 Juin 2016, 17:43

Alors ! à la vôtre et à Titine Very Happy Very Happy
Pascalou.
avatar
Theoloan
Admin

Messages : 2874
Date d'inscription : 23/06/2015
Localisation : RAMBOUILLET

Revenir en haut Aller en bas
